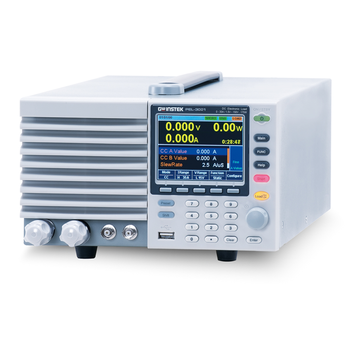

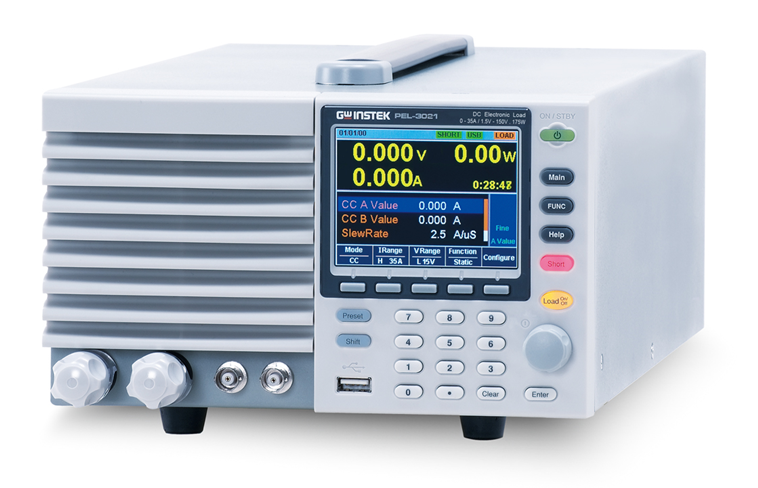

Elektronická zátěž GW INSTEK PEL-3041

Parametry přístroje

• DC napětí 1.5 - 150V
• Proud 0-70 A
• Výkon 350 W
• frekvence 0.0166 Hz - 20 kHz
• režimy CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
• paralelní řazení modulů
• možnosti spojení více zátěží do systému (max 9,45W)
• nastavitelná doba přeběhu max 16A/µs
• Go/ No Go, TIMER funkce
• funkce sekvencí, zkratu
• kompatibilita příkazů s přístrojem Kikusui PLZ-4W
• nastavitelná OCP,OVP,OPP, UVP ochrana
• paměť pro 100 nastavení
• 3.5" TFT LCD displej
• komunikační rozhraní USB, RS-232, GPIB (volitelně)
• rozměr 214.5 x 124 x 400 mm
• váha 7kg

Balení obsahuje

• elektronickou zátěž PEL-3041
• CD s uživatelským manuálem
• napájecí kabel, propojovací kabel GTL-255
• ochranný kryt, izolační folie
• návod pouze v anglickém jazyce
• záruka 24 měsíců

Řada elektronických DC zátěží GW INSTEK PEL-3000

Přístroje jsou vyráběny s jedním kanálem. Napěťový rozsah celé série zátěží je 1.5 - 150V, výkonový se pohybuje od 175W až do 9450 W u nejvýkonnějšího modelu. Nastavitelný frekvenční rozsah PEL- 3000 je až 20 kHz.

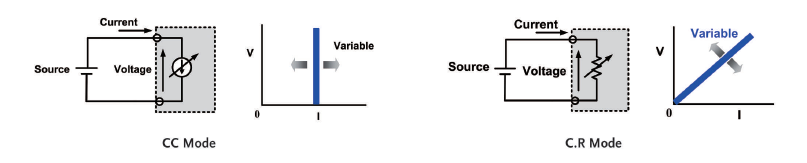

Elektronickou DC zátěž GW INSTEK PEL-3041 je možné nastavit do sedmi pracovních režimům - konstantní proud, napětí, výkon, odpor a jejich kombinace CC+CV, CR+CV, CP+CV.
Díky těmto režimům lze zátěž nastavit přesnými parametry tak, aby vyhovovala pro požadovaný test.

Statická funkce zajistí neměnnost zátěže k testování stabilit zdrojů.
Dynamickou funkcí nastavíme potřebnou velikost výstupu, čas a dobu přeběhu pro testování mezi 2 a více nastavenými úrovněmi.

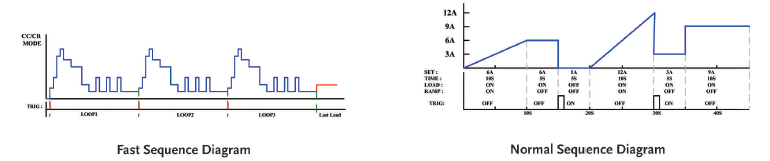

Sekvenční režim rozdělí signál na jednotlivé kroky. Dělí se na FAST a NORMAL podle nastaveného času testovaní.

Funkcí TIMER lze měřit uplynulou dobu od zapnutí funkce zátěže nebo nastavit vypnutí od 1 s do 999 hod.

Použití

• testování napájení serveru a přepínatelných zdrojů
• testování autobaterií
