Programovatelný funkční generátor BK Precision BK4054B

Dostupnost:> jak 3 týdny
  Poslat dotaz
Návod:AJ
Záruka:24 měsíců
2-kanálový generátor BK4054B,frekvenční rozsah 30 MHz, rozlišení 1µHz,průběhy sinus, obdélník, pulz, trojúhelník, pila, možnost libovolného arbitrary průběhu s délkou 16k bodů, rozlišení 14 bitů a vzorkování 150 MSa/s, výstupní napětí 10 Vpp na obou kanálech, funkce modulace, kombinování kanálů, frekvenční čítač, vnitřní paměť pro více než 1000 průběhů, velký 4,3“ barevný LCD displej, komunikační rozhraní USB a LAN.
EN
Návod pouze v AJ
22 750 Kč bez DPH27 527,50 Kč vč. DPH
Frekvenční parametry
Sinus & obdélník1 µHz - 30 MHz
Trojúhelník & pila1 µHz - 500 kHz
Pulz1 µHz - 12,5 MHz
Volitelný (arbitrary)1 µHz - 12,5 MHz
Rozlišení1 µHz
Parametry volitelného (arbitrary) průběhu
Délka signálu16k bodů
Vertikální rozlišení14 bitů
Vzorkování150 MSa/s
Trvání nástupné/sestupné6,5 ns (typ.)
Jitter (pk-pk)8 ns (typ.)
Vnitřní pamět FLASH100 MB, uložení > 1000 signálů
Předdefinované průběhy196
Výstupní parametry
Rozsah amplitudy2 mVpp - 10 Vpp, < 10 MHz
2 mVpp - 5 Vpp, > 10 MHz
Přesnost amplitudy (10 kHz)± (1% + 1 mVpp)
Offset± 5 V
Ostatní parametry
ModulaceAM, DSB-AM, ASK, FM, FSK, PM,
PSK, PWM, Sweep (lineární, logaritmický)
Frekvenční čítač100 mHz - 200 MHz (DC vazba)
10 Hz - 200 MHz (AC vazba)
Funkcekombinování kanálů, tracking, kopie kanálu,
harmonický generátor, generátor šumu
Displej4,3" barevný LCD
RozhraníUSB, LAN, GPIB (volitelně pomocí adaptéru)

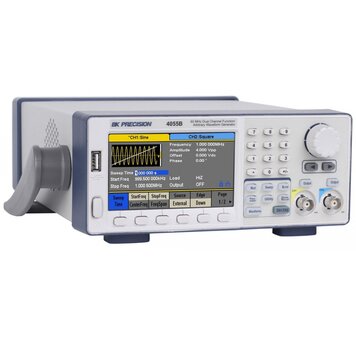

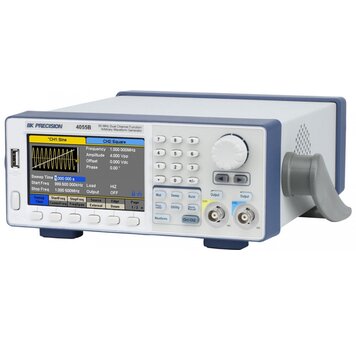

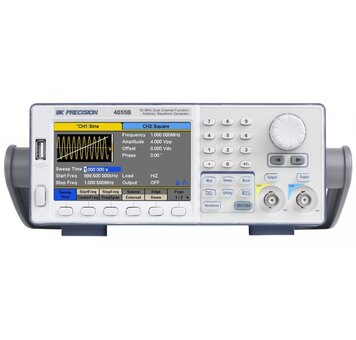

Funkční generátor BK Precision BK4054B

generator_BK4054B

Dvoukanálový funkční generátor BK4054B umožňuje generování standardních průběhů signálu jako je sinus, obdélník, trojúhelník a pila. Kromě standardních funkcí je možné generovat uživatelem zadaný libovolný (arbitrary) průběh signálu s délkou až 16 k bodů, rozlišením 14 bitů a vzorkováním 150 MSa/s. Průběh lze definovat pomocí uživatelského rozhraní generátoru, případně lze využít až 196 předem připravených signálů. Uživatel má možnost zadat signál i pomocí dodávané LabVIEW aplikace ve formátu CSV nebo TXT souboru, zadané matematické funkce, nebo zadat průběh ručně. Vnitřní FLASH paměť s kapacitou 100 MB poskytuje dost prostoru pro uložení více než 1000 uživatelských průběhů.

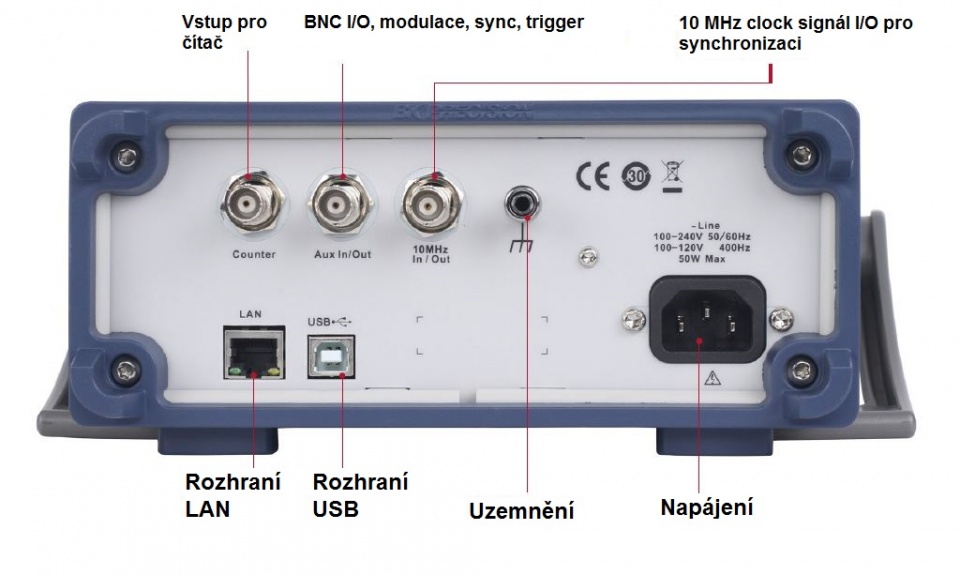

Mezi další funkce zařízení patří modulace signálu. K dispozici je AM a FM modulace, DSB AM modulace, ASK, FSK, PSK, PM a PWM modulace. Dále lze využít funkci sweep v lineárním nebo logaritmickém módu. Generátor obsahuje frekvenční čítač, který umožňuje měřit frekvenci, periodu, střídu a šířku pulzu. Standardní externí 10 MHz clock výstup umožňuje synchronizaci generátoru s dalšími přístroji.

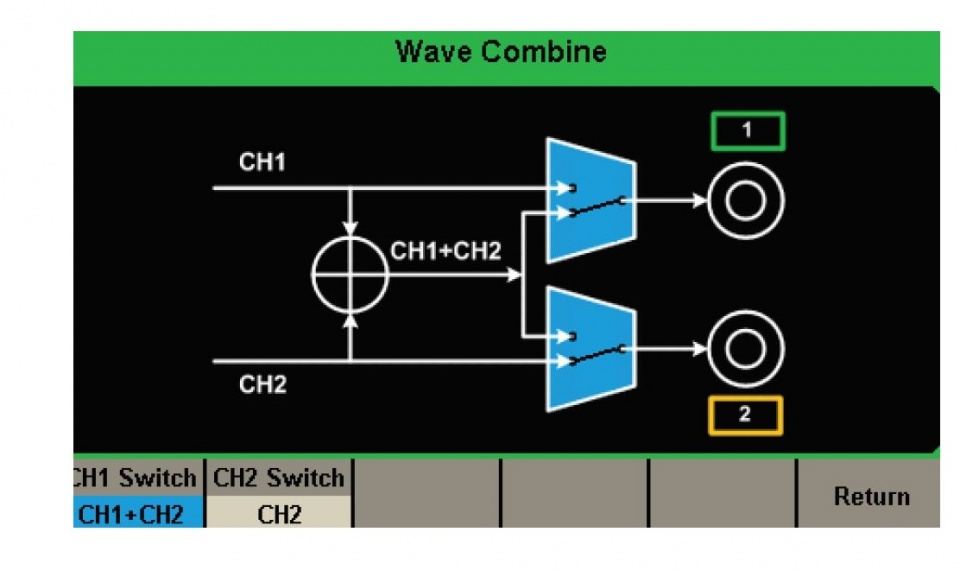

Generátor nabízí pokročilé funkce pro práci s kanály. Funkce kopírování a synchronizace kanálů dokáže stiskem tlačítka zkopírovat nastavené parametry signálu mezi jednotlivými kanály, aby byl na jejich výstupech identický signál. Uživatel může nastavovat fázi takto generované dvojice signálu přímo z čelního panelu. Funkce kombinování kanálů umožňuje generovat komplexní průběhy tím, že vnitřně přičte oba kanály.

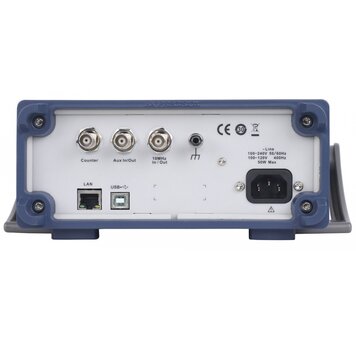

BK4050B_rear
