Programovatelný AC napájecí zdroj GW Instek APS-7050E

Dostupnost:2-3 týdny
Návod:AJ
Záruka:24 měsíců
Střídavý napájecí zdroj s výstupním výkonem 500 VA, výstupní efektivní napětí až 310 V, efektivní proud až 4,2 A. frekvence 45 – 500 Hz a činitel harmonického zkreslení ≤ 0,5 %. Měření efektivní hodnoty napětí a proudu, měření frekvence, výkonu a účiníku a amplitudy proudu. 4,3\" LCD displej, 10 programovatelných nastavení, OCP, OVP, teplotní ochrana.
EN
Návod pouze v AJ
41 630 Kč bez DPH50 372,30 Kč vč. DPH

Parametry přístroje

  • Výstupní výkon 500 VA
  • Efektivní hodnota výstupního napětí 0-310 Vrms, rozsah 155 / 310 Vrms
  • Efektivní hodnota výstupního proudu až 4,2 A
  • Špičková hodnota výstupního proudu až 16,8 A
  • Výstupní frekvence 45 - 500 Hz
  • Měření Urms, Irms, Ipeak, frekvence, výkonu a účiníku
  • Celkové harmonické zkreslení ≤ 0.5 %
  • TFT LCD 4.3" displej
  • Reakční doba < 100 µs
  • Pracovní teplota 0 - 40 °C
  • Ochrany OVP, OCP
  • Ochrana proti přehřátí
  • Rozměry 430 x 88 x 400 mm, hmotnost 24 kg

Obsah balení

  • CD s uživatelským návodem
  • Napájecí kabel
  • Testovací vodiče GTL-123



Napájecí programovatelný střídavý zdroj GW Instek APS-7050E

Vysoce stabilní střídavý zdroj APS-7050E s maximálním výkonem 500 VA a činitelem harmonického zkreslení ≤ 0,5 % představuje vhodné zařízení například pro testování a vývoj spotřební elektroniky a elektroniky v automobilovém průmyslu. Přístroj umožňuje měření 6 veličin - efektivního napětí Vrms, efektivního proudu Irms, amplitudu proudu Ipk, frekvence (F), výkonu (W), a účiníku (PF).

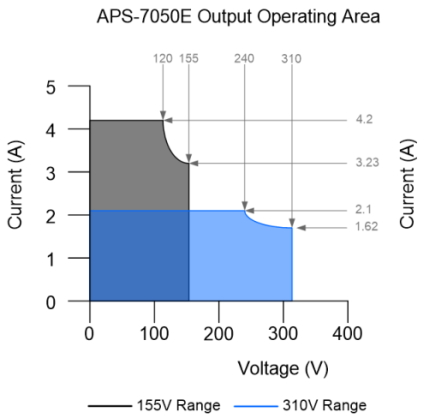

pracovni oblast zdroje APS-7050E

Obrázek 1: pracovní oblast střídavého zdroje APS-7050E

Ovládací panel

Zdroj APS-7050E nabízí snadné uživatelské rozhraní v podobě ovládacích tlačítek a 4,3" LCD displeje. Při měření jsou hodnoty zobrazeny ve standardním nebo jednoduchém módu. Standardní mód zobrazuje jak nastavení zdroje, tak i výsledky měření. Uživatel si pomocí funkčních tlačítek navolí, které měřené veličiny budou zobrazeny. V jednoduchém módu je zobrazeno všech 6 měřených veličin zároveň.

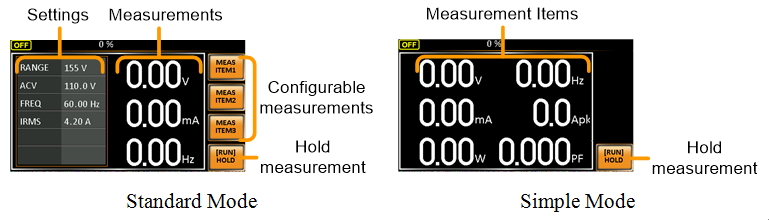

control panel modes APS-7050E

Obrázek 2: Standardní a jednoduchý mód zobrazení

Testovací režim

APS-7050E poskytuje nejen stabilní AC napájecí zdroj, ale také testovací mód, ve kterém lze simulovat náhlý výpadek proudu, nárůst nebo pokles napětí, a abnormality ve frekvenci. Test může být prováděn samostatně nebo cyklicky. Každý test se skládá z 6 fází, které definují průběh testu.

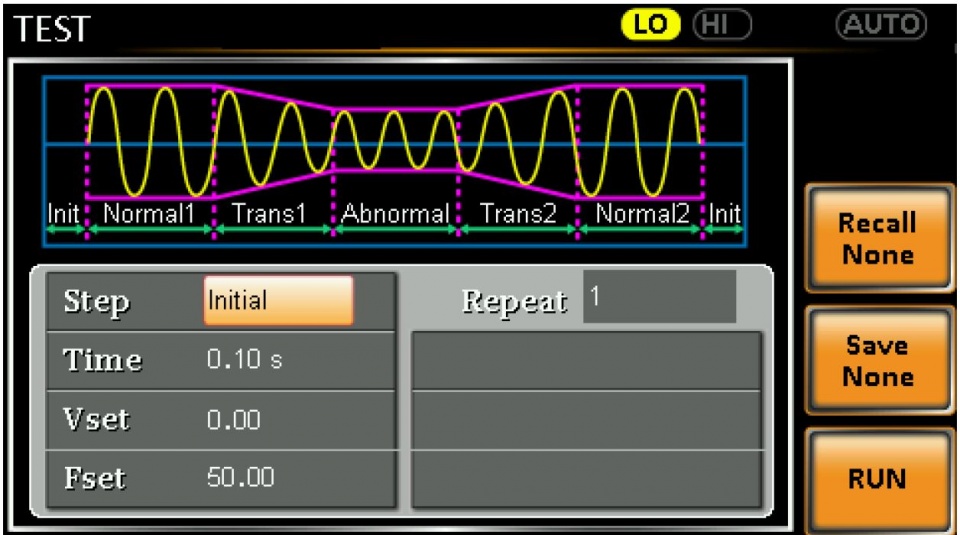

testovaci rezim APS-7050E

Obrázek 3: průběh simulace poklesu napětí s vyznačenými fázemi testu
