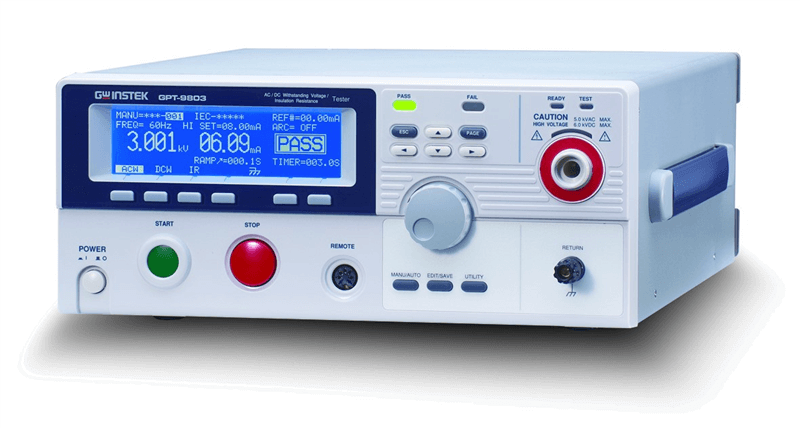

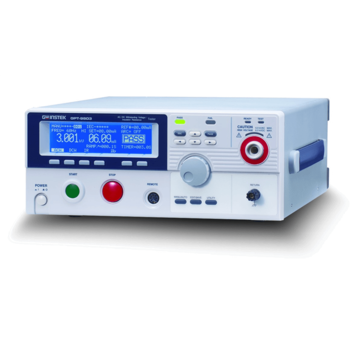

Tester elektrické bezpečnosti GW Instek GPT-9803

Dostupnost:Skladem
Návod:CZ
Záruka:24 měsíců
Kombinovaný tester elektrické bezpečnosti GPT-9803 umožňuje test AC napětím až 5 kV, DC napětím až 6 kV a test izolace (50 až 1000 V). Testovací mód manuální/automatický s možností uložení až 100 uživatelských testů. Funkce spínání pomocí průchodu nulou, nastavitelný čas náběhu, TRMS měření proudu. Komunikační rozhraní RS-232C, USB, I/O, GPIB (volitelné).
38 160 Kč bez DPH46 173,60 Kč vč. DPH

Technické parametry

  • Test AC napětím 0,1 až 5 kV, max. 40 mA
  • Test DC napětím 0,1 až 6 kV, max. 10 mA
  • Test izolačního odporu 50 V - 1000 V DC
  • Rozsah měření odporu 1 MΩ až 9500 MΩ
  • Rozlišení 1 µA pro měřící proud, 2 V pro nastavení napětí
  • PWM zesilovač pro dosažení energetické účinnosti a spolehlivého testování
  • Funkce spínání při průchodu nulou
  • True RMS měření proudu
  • Nastavení spodního a horního limitu proudu
  • Detekce oblouku
  • Nastavitelný čas náběhu (0,1 s až 999,9 s)
  • Funkce bezpečnostního blokování (Interlock)
  • Režim testování manuální/automatický
  • Modrý bodový LCD displej 240 x 64 bodů
  • Rozhraní: RS-232, USB, I/O, GPIB (volitelné)
  • Rozměry 350 x 150 x 460 mm
  • Hmotnost přibližně 15 kg

Obsah balení

  • GW Instek GPT-9803
  • Napájecí kabel
  • Interlock klíč
  • Konektor pro externí ovládání (start a stop)
  • Testovací vodič GHT-114

K testerům elektrické bezpečnosti dále nabízíme konzultace, návrh, projekt, oživení, a záruční i pozáruční servis VN testovacích systémů dle požadavku zákazníka.

  • Plně automatické nebo poloautomatické systémy.
  • Bezpečnostní boxy upravené na míru testovaného produktu.
  • Doplňkový sortiment: majáky, izolační podložky, bezpečnostní bariéry, simulátory chybového testu, čtečky čárového kódu a další...
  • Vlastní SW řešení s možností integrace do stávajících systémů zákazníka.

Pro více informací nás kontaktujte.

GPT-9803 je kombinovaný tester elektrické bezpečnosti. Umožňuje test AC napětím až 5 kV, DC napětím až 6 kVtest izolace (50 až 1000 V). Tester splňuje bezpečnostní standardy IEC, EN, UL, CSA, GB, JIS a další.


PWM zesilovač zajišťuje vysokou účinnost a stabilitu napětí. Vysoká účinnost pomáhá udržovat nižší teploty a tím prodlužuje životnost zařízení. PWM zesilovač je odolný proti kolísání napájecího napětí, a zajišťuje stabilitu výstupního napětí +-1 %.


Testovací napětí při AC/DC testu je nastavitelné s krokem 2 V. Měření proudu s rozlišením 1 µA umožňuje měření unikajících proudů. Pro ochranu obsluhy i zařízení je GPT-9803 vybaven bezpečnostními funkcemi.


Mezi tyto funkce patří nastavitelná doba náběhu, nastavení limitů a funkce spínání nulou, test zkratu, funkce bezpečnostního blokování interlock, funkce vypnutí při odchylce napětí (k vypnutí dojde automaticky do 150 µs). Po ukončení testu dojde do 200 ms k vybití zařízení.


K přehledné indikaci stavu zařízení slouží LED diody a bodový LCD displej. Na displeji jsou zobrazeny údaje o testovacích podmínkách, měřené hodnoty a výsledky testu. LED diody barevně signalizují další údaje, například vysoké napětí na výstupu.

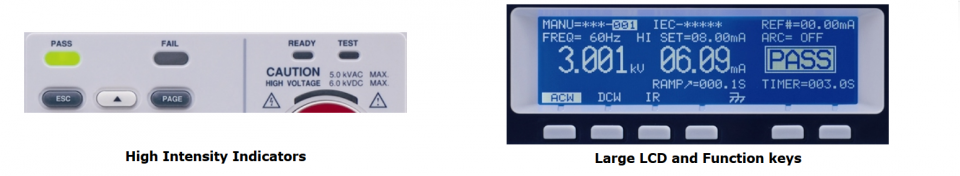

displej a diody
Obrázek 1: LCD displej a indikační diody

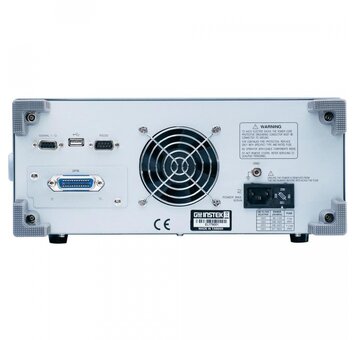

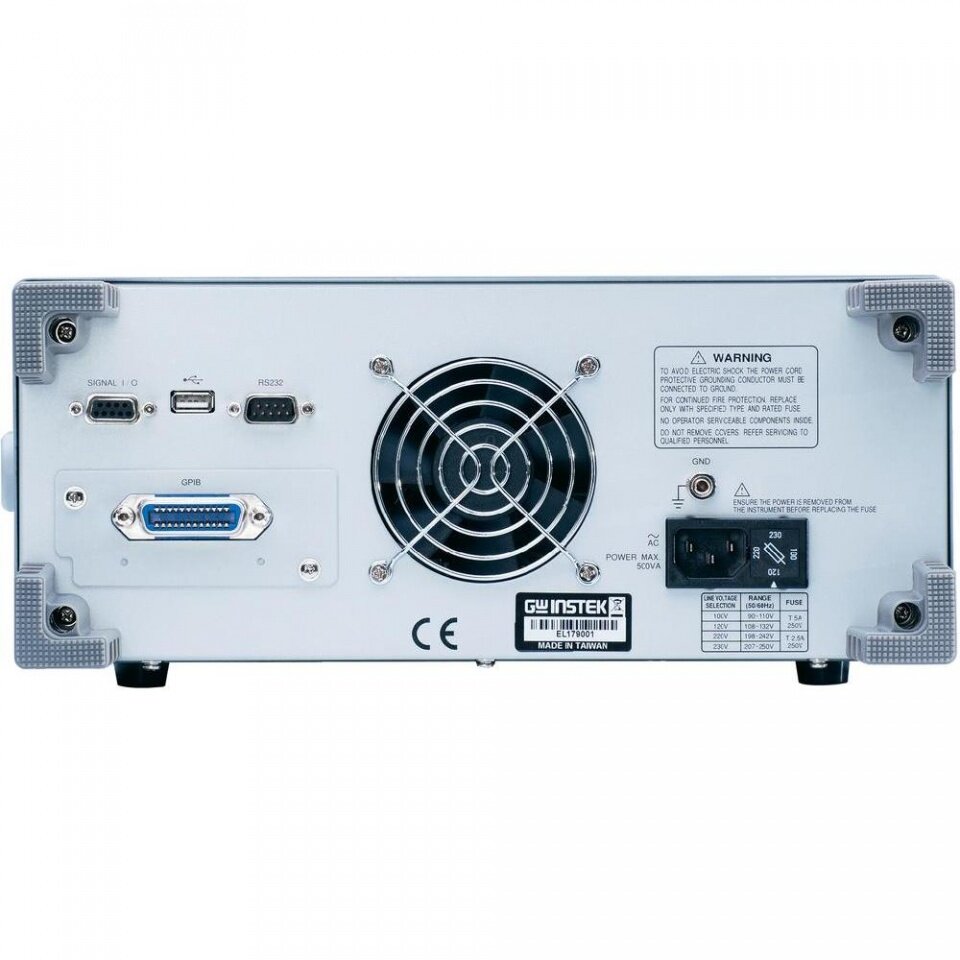

Testování může být prováděno v manuálním nebo automatickém režimu. K dispozici je paměť pro 100 testovacích nastavení. Uložené nastavení mohou být propojeny do sekvence automatických testů. Řada podporuje rozhraní RS-232, USB, I/O, GPIB (volitelné)

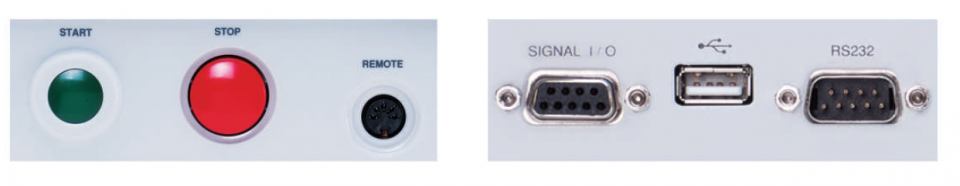

ovladani
Obrázek 2: Vzdálené ovládání a komunikační rozhraní
