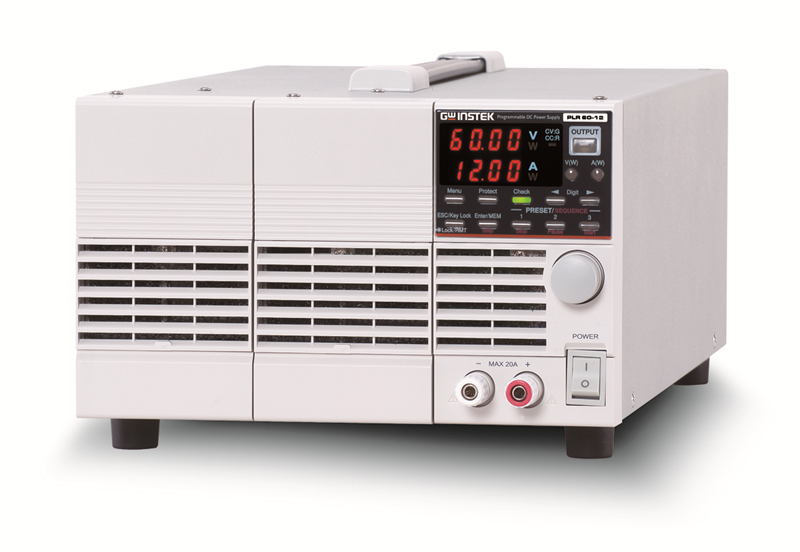

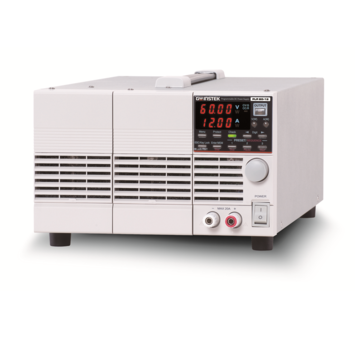

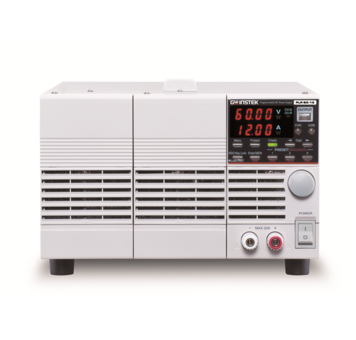

Programovatelný spínaný DC zdroj GW Instek PLR 20-36

    Programovatelný spínaný DC zdroj GW Instek PLR 20-36
    Programovatelný spínaný DC zdroj GW Instek PLR 20-36
    Programovatelný spínaný DC zdroj GW Instek PLR 20-36
    Dostupnost:2-3 týdny
    Návod:AJ
    Záruka:24 měsíců
    Jednokanálový programovatelný stejnosměrný zdroj PLR 20-36 s hybridním designem. Výstupní napětí 0 – 20 V, výstupní proud 0 – 36 A, výkon 720 W. Rychlá přechodová charakteristika 100 µs. Funkce ochrany OVP, OCP, UVP, funkce preset, timer a sekvenční režim. Možnost paralelního a sériového zapojení více zdrojů. Komunikační rozhraní RS-232C, volitelně GPIB/USB/LAN.
    EN
    Návod pouze v AJ
    47 675 Kč bez DPH57 686,75 Kč vč. DPH

    Technické parametry

    • Výstupní napětí 0 - 20 V DC; rozlišení 10 mV
    • Výstupní proud 0 - 36 A DC; rozlišení 10 mA
    • Výstupní výkon 720 W
    • Zvlnění a šum CV 0,5 mV RMS; CC 10 mA RMS
    • Doba ustálení přechodové charakteristiky (změna zátěže 50% na 100%) - 100 µs
    • Paralelní spojení až 3 zdrojů, sériové spojení až 2 zdrojů
    • Funkce ochrany OVP, OCP, UVP
    • Funkce timer, preset až 3 nastavení, sekvenční režim
    • Režim CV a CC
    • Rozhraní RS-232C, volitelně GPIB/USB/LAN
    • Rozměry 139 x 210 x 415 mm; hmotnost cca. 7,5 kg



    Obsah balení

    • zdroj GW Instek PLR 20-36
    • CD s uživatelským návodem
    • Napájecí kabel
    • Krytka zadní strany přístroje a sada šroubků


    Návod pouze v anglickém jazyce.
    Záruka 24 měsíců.





    DC zdroj GW Instek PLR 20-36

    Zdroj GW-Instek PLR 20-36 představuje zástupce řady programovatelných spínaných stejnosměrných zdrojů GW-instek PLR. Výkon zdroje je 720 W, zařízení dodává napětí v rozsahu 0 - 20 V DC a proud v rozsahu 0 - 36 A DC. Série PLR vychází z hybridního návrhu komponent zdroje. Zařízení v sobě kombinují prvky lineárních a spínaných zdrojů. Spínaná část zajišťuje kompaktní rozměry a hmotnost přístroje, lineární část udržuje nízké zvlnění 0,5 mV efektivního napětí a rychlejší přechodovou charakteristiku zdroje (100 µs při změně zátěže 50 na 100 %).

    doba ustaleni

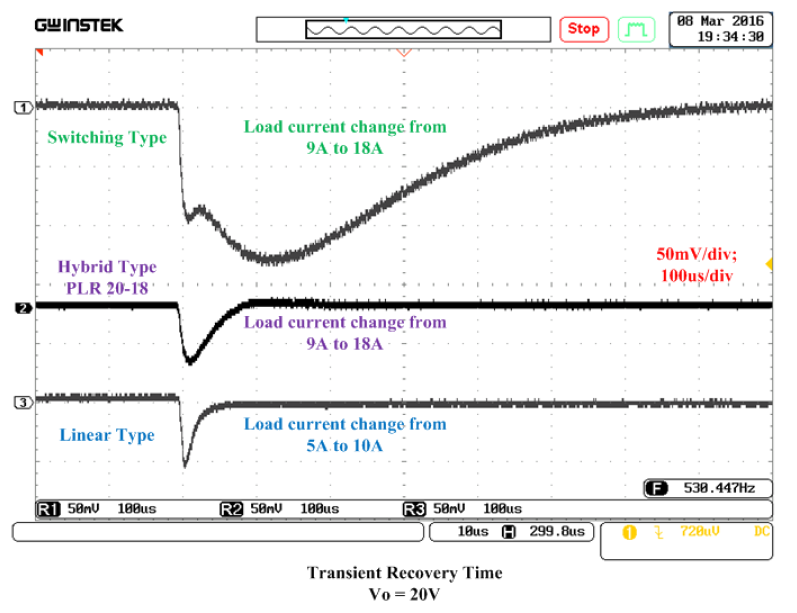

    Obrázek 1: Porovnání přechodové charakteristiky hybridního, lineárního a spínaného zdroje

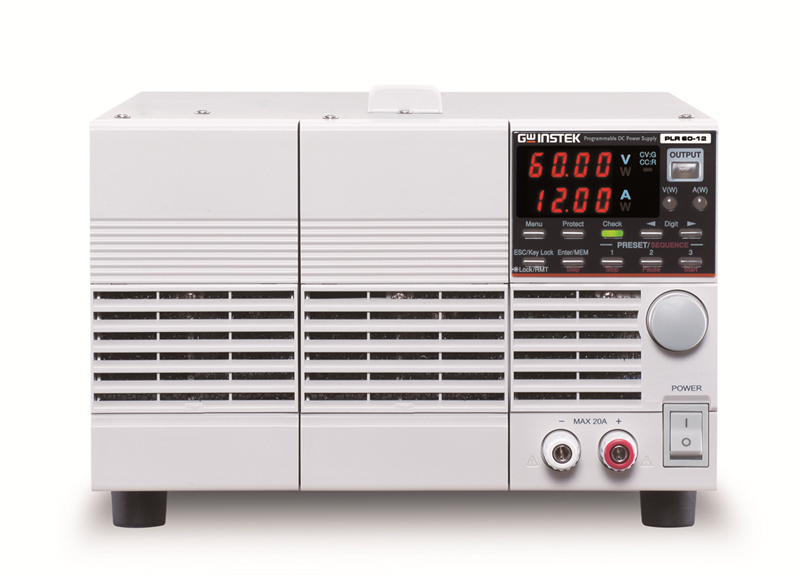

    Mezi funkce zdroje patří funkce preset pro uložení až 3 uživatelských nastavení pod 3 tlačítky na čelním panelu přístroje, funkce CV/CC, bezpečnostní funkce OVP, UVP, a OCP a sekvenční režim pro generování časového průběhu výstupního napětí ze souboru CSV. Nejkratší doba kroku sekvence je 1 s, maximální počet kroků je 1000. Sekvenční režim umožňuje testovat zařízení pod rychle a neustále se měnícím napětím. Funkce timer poskytuje časovač pro vypnutí výstupu zdroje po uplynutí nastavené doby v rozmezí 1 minuta až 1000 hodin 59 minut.

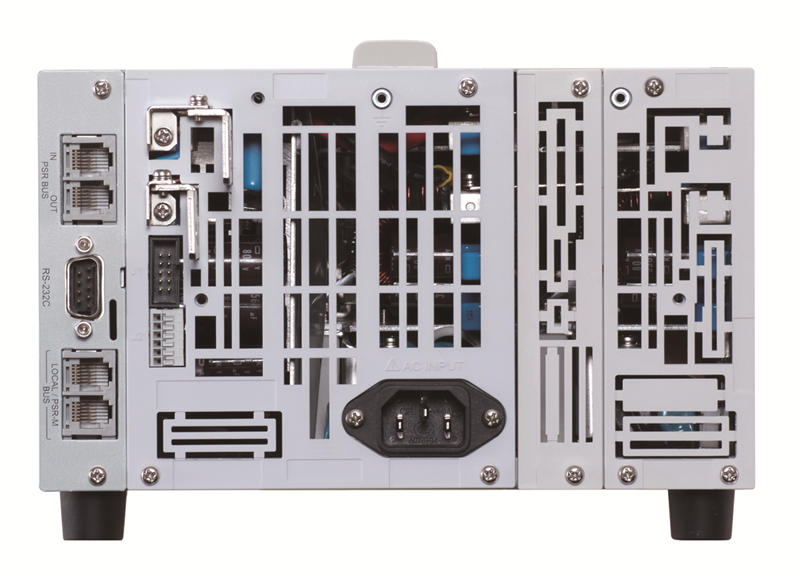

    Zdroje je možné propojit pro zvýšení výstupního výkonu. PLR 20-36 umožňuje paralelní spojení až 3 modelů pro získání vyššího výstupního proudu a sériové spojení až 2 modelů pro zvýšení výstupního napětí. Modely řady PLR jsou navrženy i pro použití v systémech Rack, a jsou konstrukčně navrženy s chladícími otvory pouze na přední a zadní straně přístroje.

    Rozhraní RS-232C a volitelně GPIB & USB nebo USB & LAN umožňuje vzdálené ovládání až 32 jednotek. Dodávané rozhraní PLR-ARC slouží k ovládání externím napětí/odporem a splňuje požadavky k použití s PLC. Zdroje řady PLR jsou ideální pro použití ve výzkumných a vývojových laboratořích, ve vývoji a výrobě polovodičových zařízení, v automobilovém a v řadě jíných odvětvích průmyslu.
