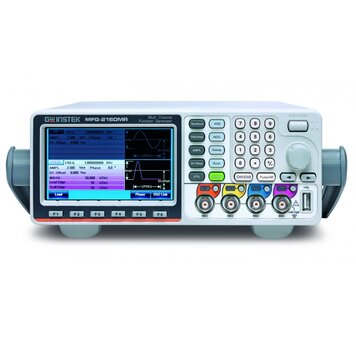

Funkční generátor GW Instek MFG-2160MR

    Funkční generátor GW Instek MFG-2160MR
    Dostupnost:> jak 3 týdny
      Poslat dotaz
    Návod:AJ
    Záruka:24 měsíců

    Vícekanálový true point-by-point (200 MSa/s, 14 bitů, 16k paměť) funkční generátor MFG-2160MR se čtyřmi kanály. CH1, CH2 s generováním volitelného (arbitrary) signálu 1 µHz – 60 MHz. Kanál Pulse s nastavitelným pulzním generátorem do 25 MHz a kanál RF (sinus 1 µHz – 320 MHz, generování funkcí a volitelného signálu). Funkce spouštění (trigger), modulační funkce a měření frekvence. Všechny kanály jsou izolované od země. Rozhraní USB.

    EN
    Návod pouze v AJ
    22 545 Kč bez DPH27 279,45 Kč vč. DPH

    Parametry kanálů CH1 a CH2

    • true point-by-point generátor, vzorkování 200 MSa/s, rozlišení 14 bitů, paměť 16k bodů
    • Frekvence volitelného průběhu 1 µHz - 60 MHz
    • Frekvence funkcí - sinus (max. 60 MHz), obdélník (max. 25 MHz), trojúhelník a pila (max. 1 MHz)
    • Výstup 1 mVpp - 10 Vpp (do 50 Ω), rozlišení 0,1 mV nebo 4 digity, offset ± 5 V

    Parametry kanálu Pulse

    • Frekvence 1 µHz - 25 MHz
    • Výstup Výstup 1 mVpp - 2,5 Vpp (do 50 Ω), offset ± 1 V
    • Nastavitelná frekvence, střída, trvání náběžné a sestupné hrany

    Parametry kanálu RF

    • Generování true point-by-point funkcí a volitelného průběhu jako u CH1 a CH2
    • Generování signálu sinus až do frekvence 320 MHz

    Funkce přístroje

    • 4 výstupní kanály - CH1, CH2, Pulse, RF
    • Generování volitelných (arbitrary) a standardních funkčních průběhů
    • Výstupní kanály izolované od země do 42 V (AC+DC peak)
    • Možnost zadání průběhu ručně, nahráním *.CSV souboru, nebo pomocí zdarma dostupného software AWES
    • Uložení až 10 nastavení přístroje
    • Modulační funkce AM, FM, PM, SUM, PWM, FSK, sweep a burst
    • Měření frekvence 5 Hz až 150 MHz
    • Funkce spouštění (trigger)
    • Rozhraní USB
    • 4,3" TFT displej
    • Rozměry 266 x 107 x 293 mm, hmotnost 2,5 kg

    Generátor MFG-2160MR

    MFG-2160MR je funkční generátor se 4 výstupními kanály. Tyto kanály jsou CH1 pro generování uživatelských průběhů a CH2 pro generování standardních funkcí (na výběr je z 66 uložených funkcí), a kanál s pulzním generátorem s kmitočtem až do 25 MHz s nastavitelnou střídou, frekvencí a dobou trvání nástupné a sestupné hrany. Kanál RF podporuje generování volitelných průběhů a standardních funkcí (jako u CH1 a CH2) a funkce sinus až do 320 MHz.


    Generování funguje na principu true point-by-point (200 MSa/s, 100 MHz, rozlišení 14 bitů, 16k paměti), který vylepšuje nedostatky přímé digitální syntézy. Hlavní výhoda je, že nedochází k přeskakování bodů v paměti a menší jitter generovaného signálu.

    Jsou dostupné běžné modulační funkce - AM, FM, PM, FSK, PWM a SUM a funkce rozmítání (sweep) a burst. Funkce sweep funguje ve frekvenčním i amplitudovém režimu. Přístroj umožňuje měření frekvence v rozsahu 5 Hz - 150 MHz.

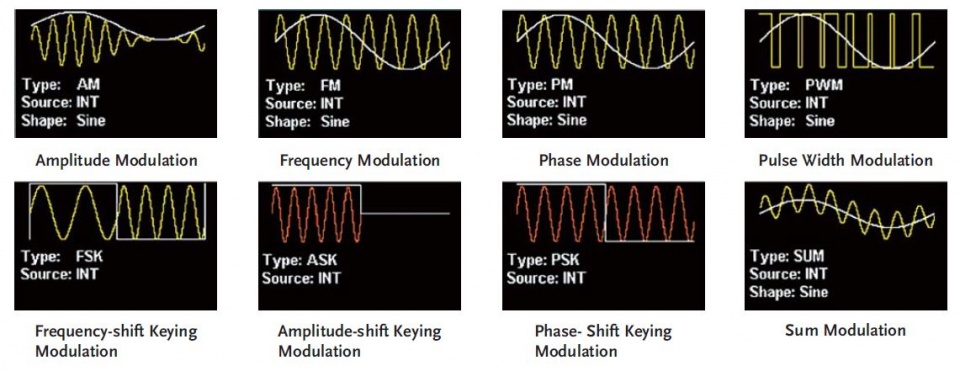

    prubehy modulace


    MFG-2160MR má všechny terminály odizolované od šasi a země, což je výsadou především high-end generátorů. Izolační napětí u kanálů je 42 V (AC peak + DC offset). Toto řešení je ideální pro testování plovoucích obvodů.


    Uživatel má možnost zadat průběh signálu ručně pomocí klávesnice a ovládacích prvků na předním panelu přístroje, může využít zadání pomocí souboru *.CSV (generované například v Matlabu nebo Excelu), může použít propojení s osciloskopem pro uložení a nahrání průběhu, nebo využít volně dostupný software AWES pro editaci složitějších průběhů.

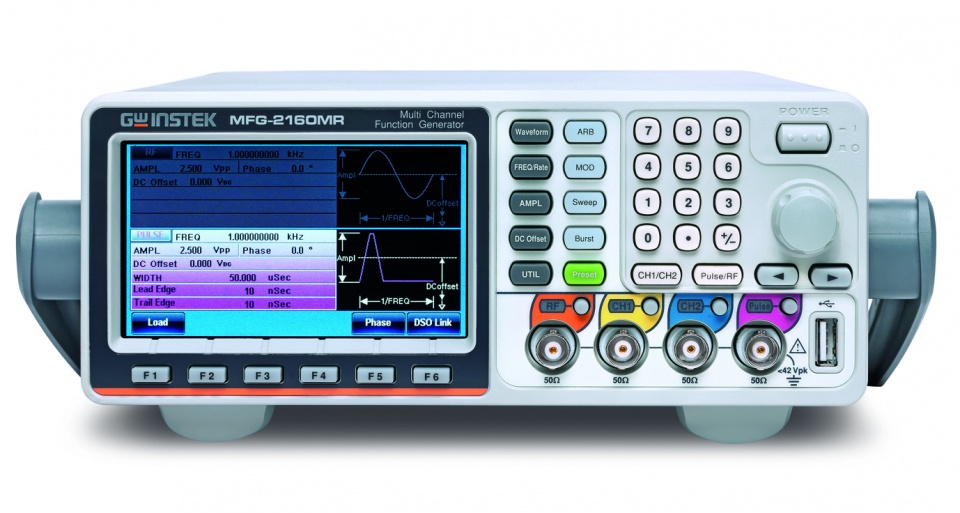

    front mfg-2160MR
