| Dostupnost: | > jak 3 týdny |
| Poslat dotaz | |
| Návod: | AJ |
| Záruka: | 24 měsíců |
| Frekvenční parametry | |
| Sinus & obdélník | 1 µHz - 60 MHz |
| Trojúhelník & pila | 1 µHz - 500 kHz |
| Pulz | 1 µHz - 12,5 MHz |
| Volitelný (arbitrary) | 1 µHz - 12,5 MHz |
| Rozlišení | 1 µHz |
| Parametry volitelného (arbitrary) průběhu | |
| Délka signálu | 16k bodů |
| Vertikální rozlišení | 14 bitů |
| Vzorkování | 150 MSa/s |
| Trvání nástupné/sestupné | 6,5 ns (typ.) |
| Jitter (pk-pk) | 8 ns (typ.) |
| Vnitřní pamět FLASH | 100 MB, uložení > 1000 signálů |
| Předdefinované průběhy | 196 |
| Výstupní parametry | |
| Rozsah amplitudy | 2 mVpp - 10 Vpp, < 10 MHz 2 mVpp - 5 Vpp, > 10 MHz |
| Přesnost amplitudy (10 kHz) | ± (1% + 1 mVpp) |
| Offset | ± 5 V |
| Ostatní parametry | |
| Modulace | AM, DSB-AM, ASK, FM, FSK, PM, PSK, PWM, Sweep (lineární, logaritmický) |
| Frekvenční čítač | 100 mHz - 200 MHz (DC vazba) 10 Hz - 200 MHz (AC vazba) |
| Funkce | kombinování kanálů, tracking, kopie kanálu, harmonický generátor, generátor šumu |
| Displej | 4,3" barevný LCD |

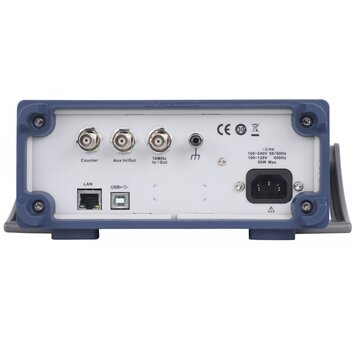

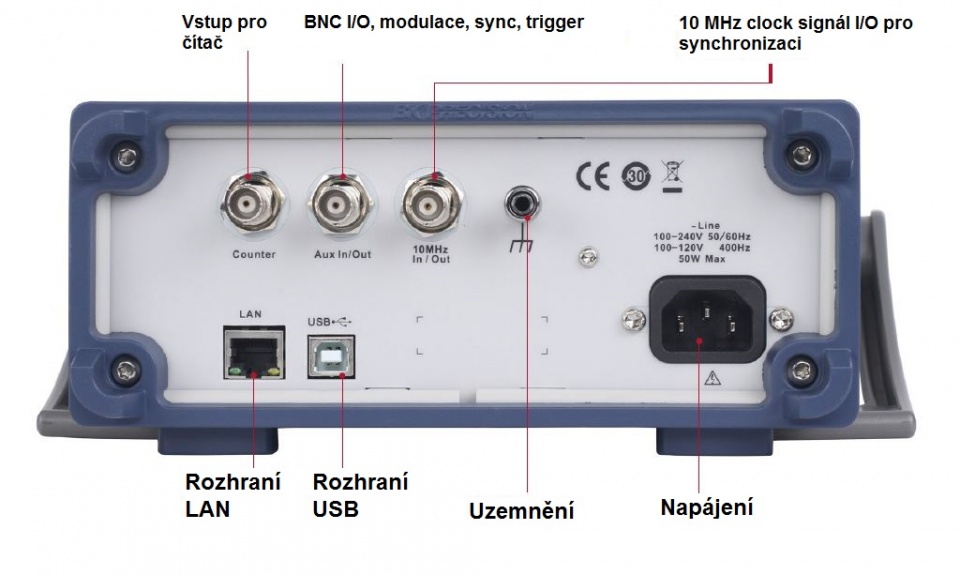

| Rozhraní | USB, LAN, GPIB (volitelně pomocí adaptéru) |

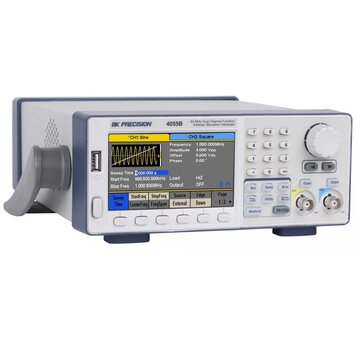

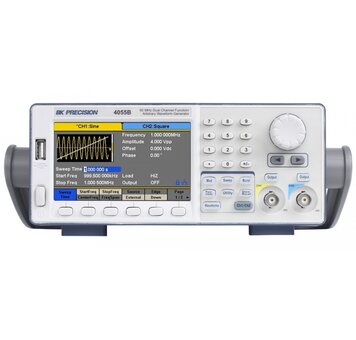

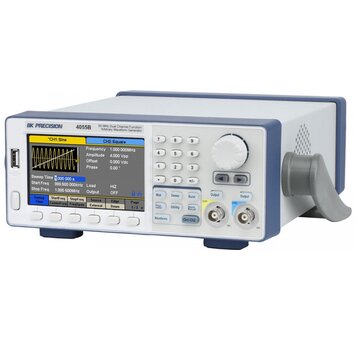

Dvoukanálový funkční generátor BK4055B umožňuje generování standardních průběhů signálu jako je sinus, obdélník, trojúhelník a pila. Kromě standardních funkcí je možné generovat uživatelem zadaný libovolný (arbitrary) průběh signálu s délkou až 16 k bodů, rozlišením 14 bitů a vzorkováním 150 MSa/s. Průběh lze definovat pomocí uživatelského rozhraní generátoru, případně lze využít až 196 předem připravených signálů. Uživatel má možnost zadat signál i pomocí dodávané LabVIEW aplikace ve formátu CSV nebo TXT souboru, zadané matematické funkce, nebo zadat průběh ručně. Vnitřní FLASH paměť s kapacitou 100 MB poskytuje dost prostoru pro uložení více než 1000 uživatelských průběhů.
Mezi další funkce zařízení patří modulace signálu. K dispozici je AM a FM modulace, DSB AM modulace, ASK, FSK, PSK, PM a PWM modulace. Dále lze využít funkci sweep v lineárním nebo logaritmickém módu. Generátor obsahuje frekvenční čítač, který umožňuje měřit frekvenci, periodu, střídu a šířku pulzu. Standardní externí 10 MHz clock výstup umožňuje synchronizaci generátoru s dalšími přístroji.

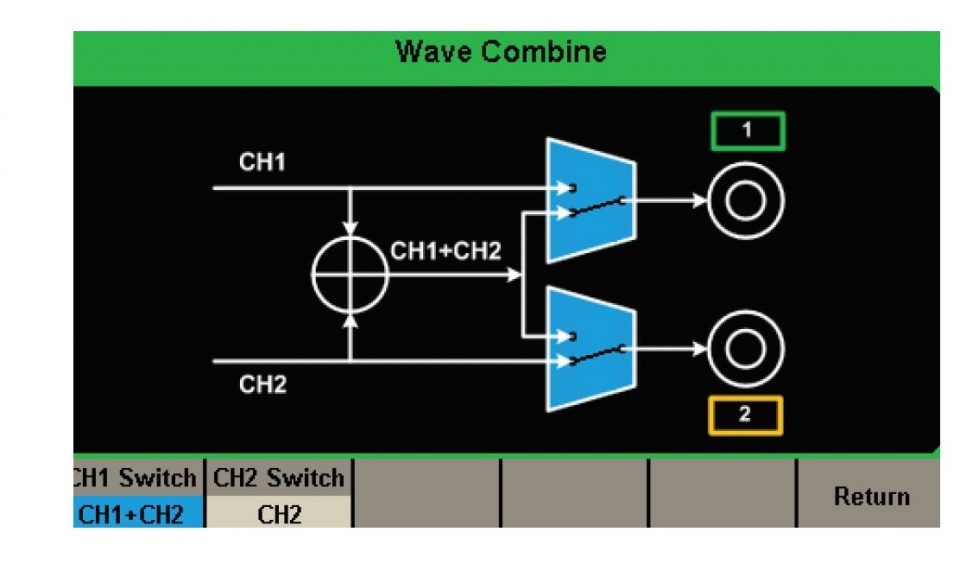

Generátor nabízí pokročilé funkce pro práci s kanály. Funkce kopírování a synchronizace kanálů dokáže stiskem tlačítka zkopírovat nastavené parametry signálu mezi jednotlivými kanály, aby byl na jejich výstupech identický signál. Uživatel může nastavovat fázi takto generované dvojice signálu přímo z čelního panelu. Funkce kombinování kanálů umožňuje generovat komplexní průběhy tím, že vnitřně přičte oba kanály.
