| Dostupnost: | 2-3 týdny |
| Návod: | AJ |
| Záruka: | 24 měsíců |
| GW Instek PPH-1503D | ||
| výstup | ||
| Kanály | CH1 | CH2 |
| Napětí | 0 - 15 V | 0 - 12 V |
| Proud | 0 - 5 A (9 V) 0 - 3 A (15 V) | 0 - 1,5 A |
| Výkon | 45 W | 18 W |
| Doba náběhu | 0,20 ms (10 % - 90 %) | |
| Doba sestupu | 0,30 ms (90 % - 10 %) | |
| Stabilita napětí | 0,01 % + 3 mV | |
| Doba ustálení přechodové charakteristiky (odezva na změnu zátěže 1000 %) | < 40 µs (odchylka < 100 mV, zadní panel) < 50 µs (odchylka < 100 mV, přední panel) < 80 µs (odchylka < 20 mV) | |
| Vestavěný digitální voltmetr | ||
| Rozsah napětí | - | 0 - 20 V DC |
| Rozlišení napětí | - | 1 mV |
| Limitní napětí | - | -3 V, +22 V |
| Měření proudových pulzů | ||
| Nastavení triggeru | 5 mA - 5 A, krok 5 mA | 5 mA - 1,5 A, krok 5 mA |
| Nastavitelná doba integrace | 33 µs - 833 ms, krok 33 µs | |
| Ostatní parametry | ||

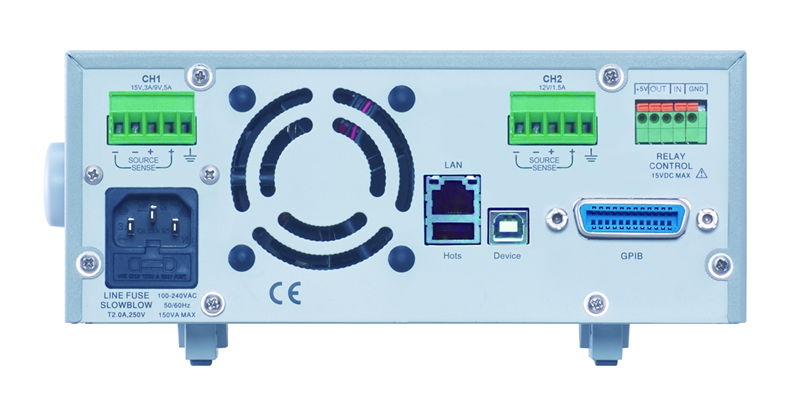

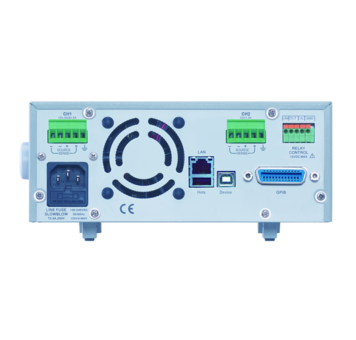

| Svorky výstupního napětí | přední a zadní panel | pouze zadní panel |
| Svorky voltmetru | - | zadní panel |
| Komunikační rozhraní | GPIB / USB / LAN | |
| Napájecí napětí | 90 - 264 V AC, 50/60 Hz | |
| Rozměry | 222 x 86 x 363 mm, hmotnost cca. 4,5 kg | |

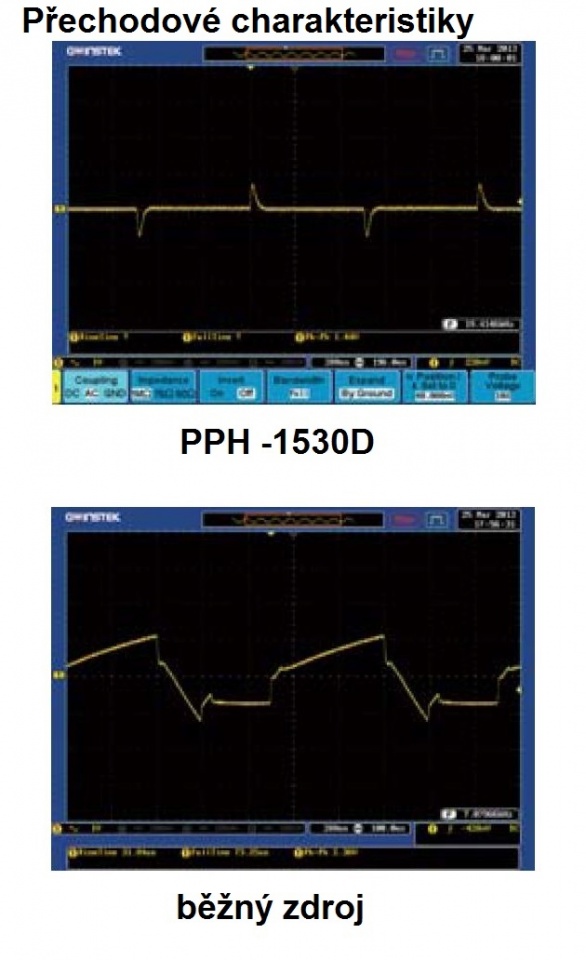

Dvoukanálový DC zdroj PPH-1503D je vybaven obvody uzpůsobenými pro rychlou odezvu, což zajišťuje stabilizaci napětí i při náhlé změně výstupního zatížení zdroje (s odchylkou < 100 mV do 40 µs, odchylka < 20 mV do 80 µs). Doba náběhu < 20 µs a doba sestupu < 30 µs je až stokrát rychlejší než u běžných zdrojů. Díky tomu zdroj vždy rychle dodává stabilní požadované napětí.
Vnitřní vzorkovací obvod s vzorkováním 64 K vzorků/s umožňuje měření proudových pulzů bez nutnosti využití osciloskopu. To je vhodné pro měření a testování zařízení jako jsou například mobilní telefony a bezdrátové zařízení, u kterých dochází k rychlým změnám v odběru proudu v řádu stovek µs až desítek ms. Zdroj poskytuje možnost déle trvajícího integračního měření proudu pro měření průměrné spotřeby během určitého časového úseku. Díky přesnému měření lze měřit spotřebu po celou dobu testování zařízení.
Mezi další funkce PPH-1503D patří simulace baterie pomocí ekvivalentního obvodu s nastavitelným vnitřním odporem. Odpor může být nastaven v rozsahu 0 - 1 Ω s krokem 1 m Ω. Zdroj může sloužit i jako elektronická zátěž a umožňuje provádět i vybíjecí testy. Díky těmto funkcím je možné pomocí jednoho přístroje PPH-1503D například otestovat nabíjení baterie i simulaci zátěže při testování vybíjení. Zdroj obsahuje funkce ochrany OVP, OTP a OCP.

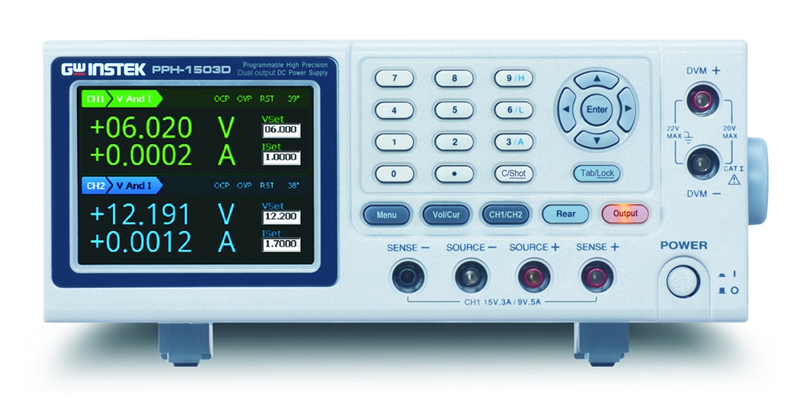

Sekvenční funkce umožňuje uživateli nastavit až 1000 kroků pro nastavení napětí zdroje s nastavitelnou dobou jednotlivých kroků od 0,001 s do 3600 s rozlišením 0,001 s. Přístroje je dále vybaven vestavěným přesným digitálním voltmetrem s měřícím rozsahem 0 - 20 V DC. Voltmetr může být také ovládán dálkově pomocí SCPI. K ovládání slouží tlačítka předního panelu a přehledný 3,5" LCD displej. Pro vzdálené ovládání slouží komunikační rozhraní USB, GPIB a LAN. Zdroj má výstupy pro ovládání externích relé.
Díky mnoha zabudovaným funkcím je zdroj vhodný k použití ve výrobních linkách, laboratořích vysokofrekvenční techniky, přesné měření proudu umožňuje využití při měření parametrů elektrolytů, funkce baterie a zátěže umožňuje testování baterií a nabíječek, měření proudových pulzů je ideální pro bluetooth a mobilní komunikační zařízení.
