Dostupnost: | > jak 3 týdny |
Poslat dotaz | |
Návod: | AJ |
Záruka: | 24 měsíců |

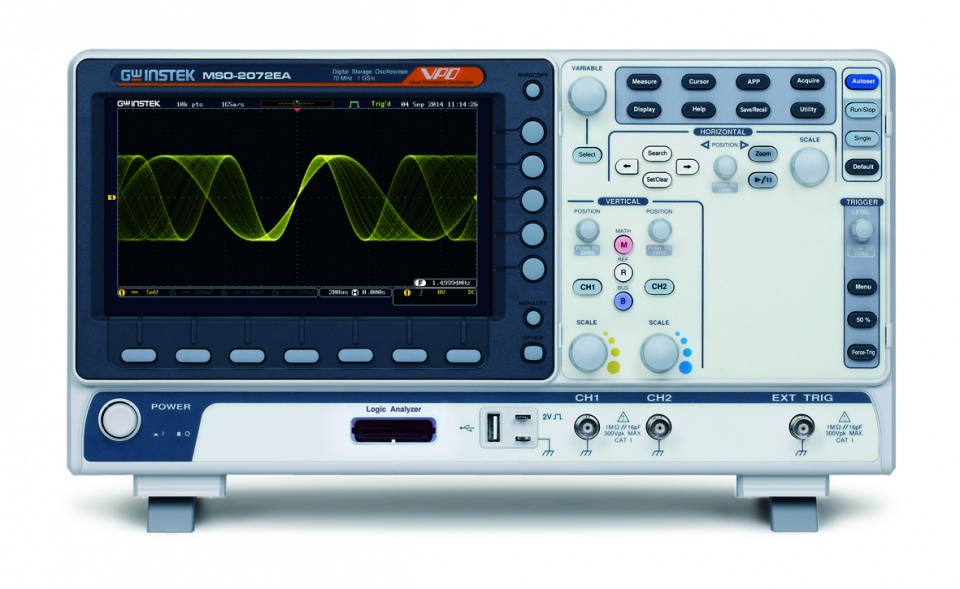

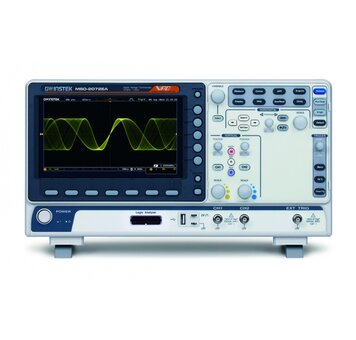

Model | MSO-2202EA | |||||
Počet kanálů | 2+ext | |||||
Šířka pásma | DC - 200 MHz | |||||
Doba náběhu | 1,75 ns | |||||
BW limit | 20/100 MHz | |||||
Parametry osciloskopu | ||||||
Vert. rozlišení | 8 bitů, 1 mv - 10 V/div | |||||
Vazba | AC, DC, GND | |||||
Zpracování signálu | +, -, x, ÷, FFT, FFTrms, volitelný výraz | |||||
FFT okna | Obdélníkové, Hamming, Hanning, Blackman-Harris | |||||
Rozlišení časové základny | 1 ns/div - 100 s/div (1 - 2 - 5) | |||||
Pre-trigger | 10 div maximum | |||||
Post-trigger | 2 M div maximum | |||||
Stabilita časové základny | +- 50 ppm pro interval > 1 ms | |||||
Real Time vzorkování | max. 1 GSa/s | |||||
Režimy sběru dat | normal, průměr (2 - 256 vzorků), single, peak detekce (typicky 2 ns), pamět 10 M bodů na kanál | |||||
Spouštění | ||||||
Zdroj | CH1, CH2, CH3, CH4, Line, Ext (ext pouze u dvoukanálových modelů) | |||||
Režim spouštění | Auto, Normal, Single | |||||
Typ spouštění | Hrana, šířka pulsu, video, runt pulse, náběžná & sestupná hrana, zpozdění, timeout | |||||
Vazba | AC, DC, potlačení NF, potlačení VF, potlačení šumu | |||||
Kurzory a měření | ||||||
Kurzory | Amplituda, čas, dostupné ohraničení (gating) | |||||
Automatické měřící režimy | 36 Módů - Pk-Pk, max, min, amplituda, high, low, střední hodnota, RMS, plocha, frekvence, perioda, doba náběhu a sestupu, fáze atd. | |||||
Parametry logického analyzátoru | ||||||
Vstupní kanály | celkem 16 kanálů, D0 - D15 | |||||
Šířka pásma | 200 MHz | |||||
Pamět záznamu | 10 M bodů na kanál | |||||
Vzorkování | 1 GSa/s na kanál | |||||
Spouštění | Hrana, šířka pulzu, pattern, dekódování sběrnic I2C, SPI, UART (RS232/422/485), CAN, LIN | |||||
Maximální vstupní napětí | +40 V | |||||
Parametry funkčního generátoru (pouze u modelů MSO-2000EA) | ||||||
Počet kanálů | 2 | |||||
Vzorkování | 200 Msa/s | |||||
Vertikální rozlišení | 14 bitů | |||||
Frekvenční rozsah | 100mHz - 25 MHz | |||||
Standardní funkce | Sinus, obdelník, pulz, pila, šum, DC | |||||
Volitelné funkce | Sinc, Gaussian, Lorentz, Exponenciální klesání a růst, Haversine, cardiac | |||||
Výstupní napětí | 20 mVpp - 5 Vpp, HighZ; 10 mVpp - 2,5 Vpp, 50 Ω; rozlišení 1 mV | |||||
Obecné parametry | ||||||
Rozměry | 384 x 208 x 127,3 mm; hmotnost cca. 3 kg | |||||
Pracovní podmínky | Teplota 0 - 50 °C; vlhkost < 80 % RH, < 41 % RH pro teploty nad 41 °C | |||||
Displej | 8" LCD 800 x 480 px, obnovovací frekvence 120 000 průběhů/s |
