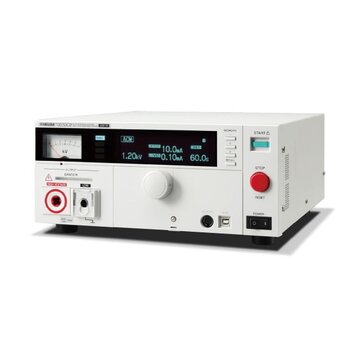

Tester elektrické bezpečnosti Kikusui TOS 5300

Technické parametry

• Test do 5 kV/ 100 mA AC; 50/60 Hz
• Test izolačního odporu 25 - 1000 V, nad 500 V měření do 5 GΩ
• Výstupní výkon 500 VA
• Měření napětí analogově (± 5 % z rozsahu) / digitálně (± 1,5 % z hodnoty)
• Měření proudu (± 1,5 % z hodnoty)
• PWM zesilovač umožňuje stabilní výstupní napětí nezávislé na kolísání vstupu, zkreslení < 3 %
• Krátká doba testu - nastavitelné od 0,1 s
• Nastavitelná doba trvání náběhu (0,1 - 10 s) a sestupu (fixně 0,1 s)
• Možnost uložení až 3 přednastavených testovacích konfigurací
• Funkce ochrany - dojde k okamžitému vypnutí výstupu a zastavení testování, je zobrazena zpráva na displeji (ochrana overload, interlock, přehřátí, odpojení remote atd.)
• Funkce Auto test pro nastavení po sobě jdoucích testů
• Rozhraní USB, REMOTE, SIGNAL I/O
• Displej 256 x 64 bodový

K testerům elektrické bezpečnosti dále nabízíme konzultace, návrh, projekt, oživení, a záruční i pozáruční servis VN testovacích systémů dle požadavku zákazníka.

• Plně automatické nebo poloautomatické systémy.
• Bezpečnostní boxy upravené na míru testovaného produktu.
• Doplňkový sortiment: majáky, izolační podložky, bezpečnostní bariéry, simulátory chybového testu, čtečky čárového kódu a další...
• Vlastní SW řešení s možností integrace do stávajících systémů zákazníka.

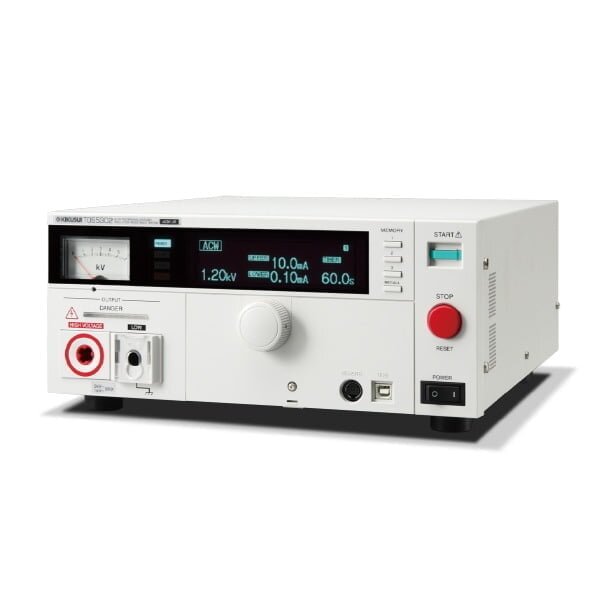

Testery elektrické bezpečnosti KIKUSUI řady TOS 5300

Řada TOS5300 umožňuje testování dielektrické odolnosti AC a DC napětím a testování izolačního odporu. Díky použití PWM zesilovače je zajištěna vysoká stabilita výstupního napětí nezávislá na kolísání napájecího napětí v síti, což je důležitý parametr pro správné testování zařízení.

Tester umožňuje měření napětí s přesností ± 1,5 % z hodnoty (nad 500 V, minimální rozlišení 1 V) a měření proudu s přesností ± 1,5 % z hodnoty (nad 1 mA, min. rozlišení 1 µA). Snadné zobrazení měřených hodnot zajišťuje funkce Auto range. Díky rychlému a přesnému měření může být doba testování pouhých 0,1 s.

Doba náběhu je plně nastavitelná v rozmezí 0,1 - 10 sekund, doba sestupu je pevně dána na 0,1 sekundy. Nastavitelná doba chrání zařízení před příliš velkým náhlým zatížením.

Přístroj je konstruován s pasivními a aktivními bezpečnostními funkcemi. Mezi pasivní bezpečnostní funkce patří například speciální tvar zásuvek, kdy dojde k snadnému odpojení zásuvky s vysokým napětím již při malém zatahání za propojovací kabel. Zásuvky jsou rovněž nezaměnitelné a barevně odlišené. Mezi aktivní bezpečnostní funkce patří například interlock, omezení nastaveného napětí, nastavení horních a dolních limitů proudu, funkce automatického vybití po ukončení testu atd.

Při nasazení zařízení na lince mohou být uzamčeny ovládací tlačítka, a tak je zabráněno nepovolenému ovládání testeru. Zařízení podporuje rozhraní USB, REMOTE, a SIGNAL I/O.

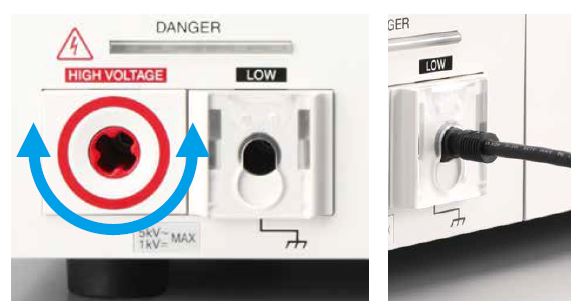

Obrázek 1: Bezpečnostní zásuvky
