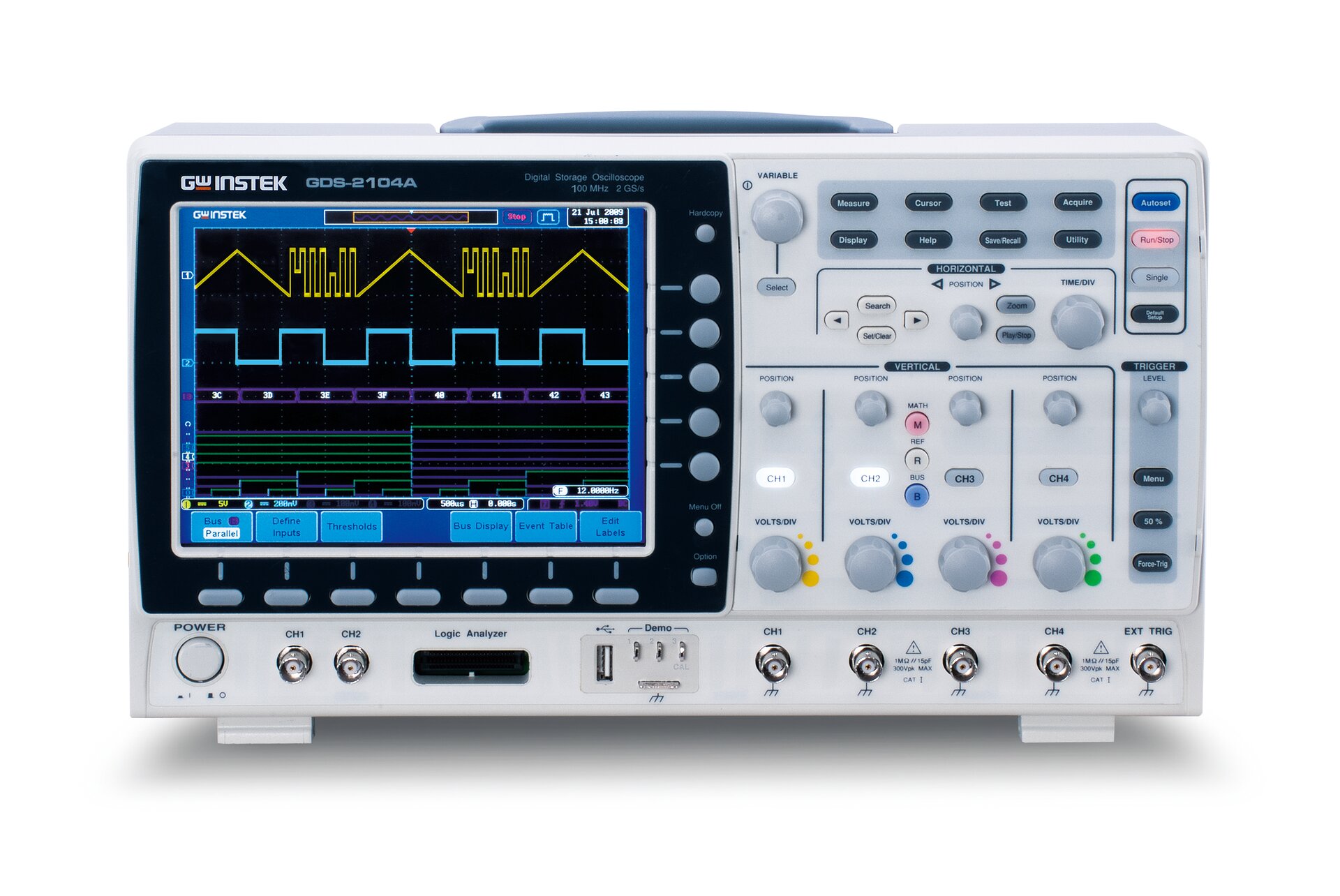

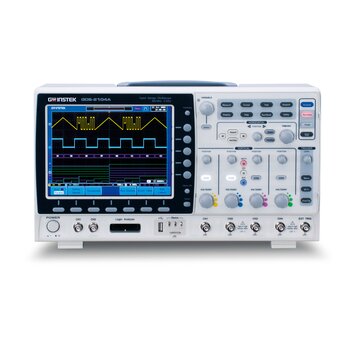

Osciloskop GW Instek GDS-2104A

Dostupnost:> jak 3 týdny
  Poslat dotaz
Návod:AJ
Záruka:24 měsíců

Čtyřkanálový osciloskop , šířka pásma 100 MHz, vzorkování až 2 GSa/s, 2M bodů vnitřní paměti, VPO, obnovovací frekvence až 80 000 průběhů/s, barevný 8" LCD displej 800x600, 36 měřicích funkcí, USB. Volitelně: logický analyzátor (8 nebo 16 kanálů), rozhraní GPIB/LAN/SVGA nebo 2-kanálový generátor funkcí 3 MHz.

EN
Návod pouze v AJ
53 015 Kč bez DPH64 148,15 Kč vč. DPH

Parametry přístroje

  • počet kanálů 4
  • šířka pásma 100 MHz
  • vzorkovací frekvence až 2 GSa/s
  • 2 miliónů bodů vnitřní paměti
  • VPO (Visual Persistence Oscilloscope) technologie dosvitu, informace o amplitudě, čase a intenzitě každého bodu průběhu
  • obnovovací frekvence až 80 000 průběhů/s
  • rozlišení 8 bitů
  • vertikální měřicí rozsah 1 mV až 10 V/dílek
  • horizontální měřicí rozsah 1 ns až 100 s/dílek
  • 36 automatických měření
  • funkce Go/NoGo pro testování a výstupní kontrolu ve výrobě
  • trigger Edge, Pulse Width, Video, Pulse Runt, Rise & Fall, Alternate, Time out, Event-Delay, Time-Delay; volitelně trigger sériových sběrnic a jejich dekódování
  • matematické funkce +, -, x, FFT, FFTrms, Zoom FFT
  • režim X-Y
  • 8" TFT LCD displej 800x600 bodů, podsvícení LED
  • rozhraní USB
  • zdarma software FreeWave pro ovládání osciloskopu a přenosu dat, ovladače pro LabView, ovladače pro USB



Balení obsahuje

  • osciloskop GDS-2104A
  • napájecí kabel 220 V
  • 4x sonda GTP-150A-2, 150 MHz, přepínatelná 10:1/1:1



Volitelné příslušenství

  • DS2_LAN - modul rozhraní Ethernet a výstup SVGA
  • DS2-GPIB - modul rozhraní GPIB
  • DS2-FGN - modul 2-kanálového DDS funkčního generátoru 3 MHz, sinus, trojúhelník obdélník
  • DS2-08LA - modul 8-kanálového logického analyzátoru a 8-kanálová sonda GTL-08A, vzorkování 500 MSa/s, šířka pásma 200 MHz, délka záznamu maximálně 2 M bodů, trigger Edge, Pattern, Width, Serial bus (I2C, SPI, UART), Parallel
  • DS2-16LA - modul 16-kanálového logického analyzátoru a 16-kanálová sonda GTL-16A, vzorkování 500 MSa/s, šířka pásma 200 MHz, délka záznamu maximálně 2 M bodů, trigger Edge, Pattern, Width, Serial bus (I2C, SPI, UART), Parallel
